HERIMA SYSTEM-ヘリマシステム-とは

ヘリマシステムとは、重機やフォークリフトの接近を音と光で警告するシステムです。
重機やフォークリフトを中心に磁界を発生させ、ICタグを持つ作業員が磁界範囲に侵入すると即座に感知。
車両と作業員の双方に危険を知らせることで、接触事故のリスクを低減します。

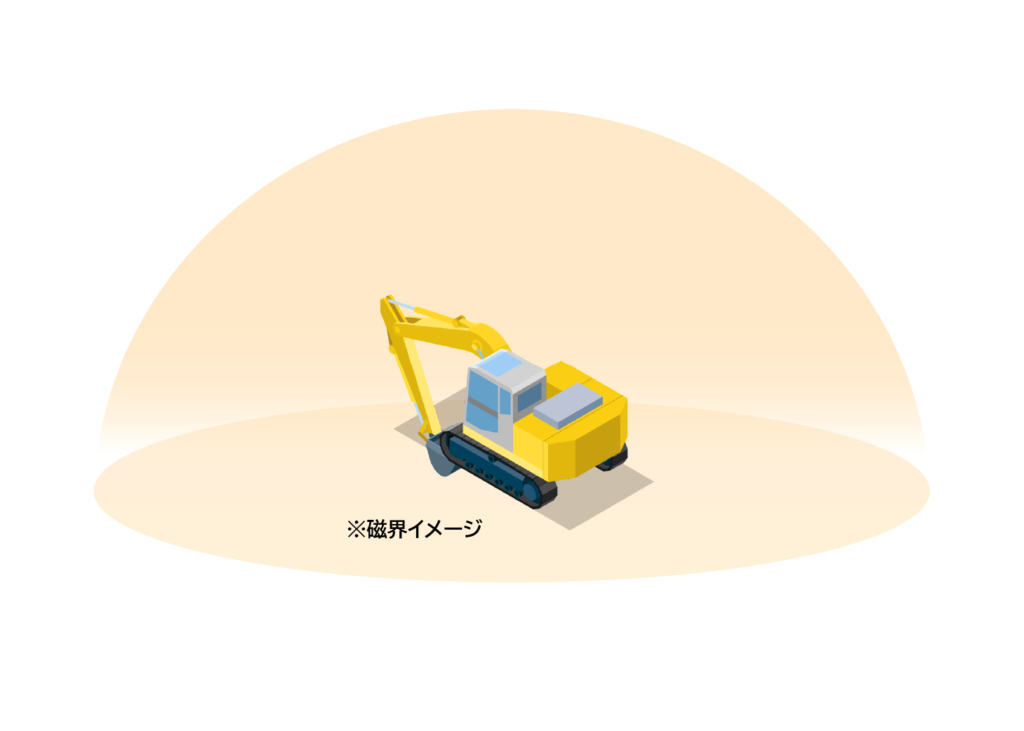

検知範囲は360°方向

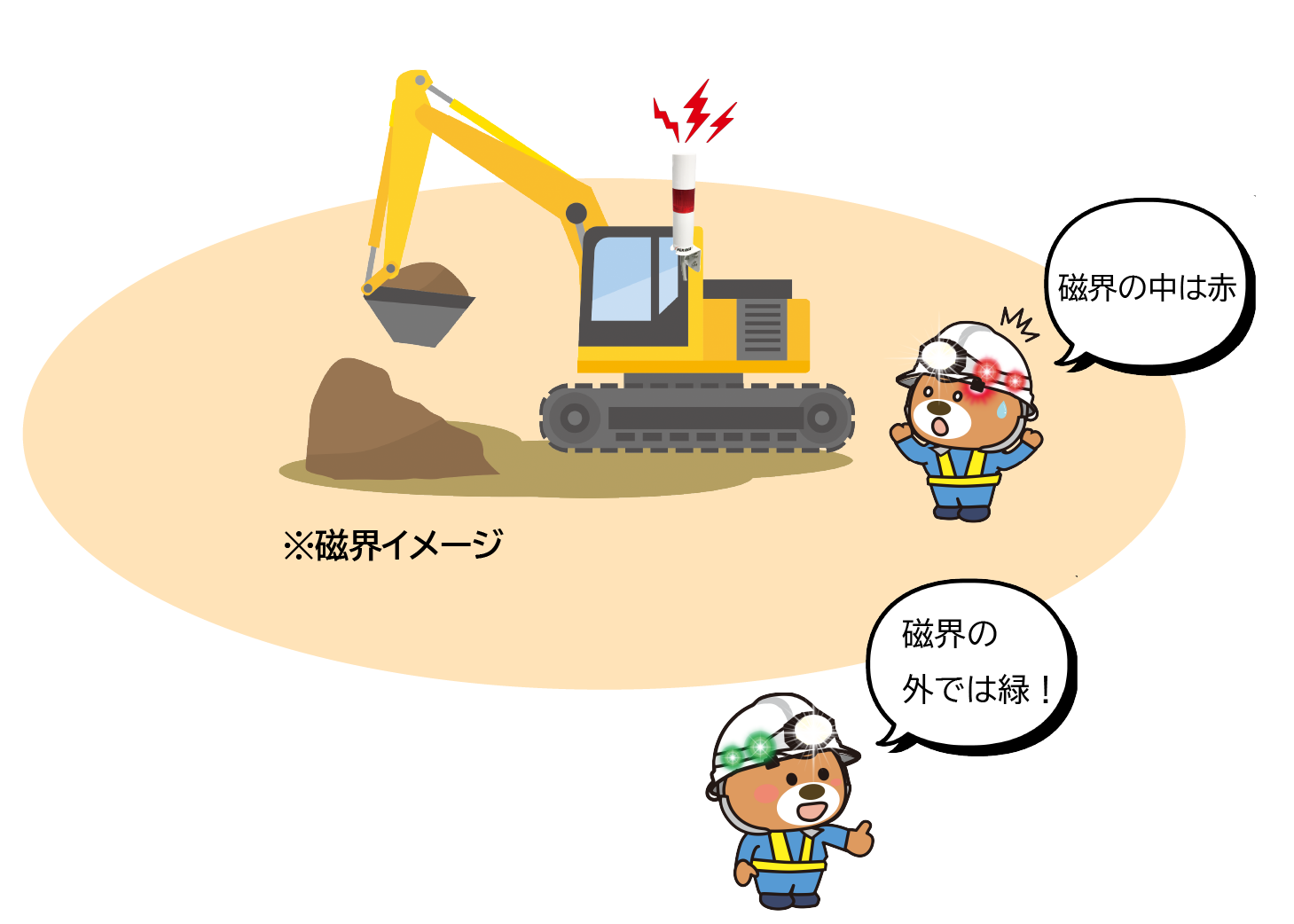

ヘリマシステムを設置した車両の周辺を覆うかたちで磁界が発生します。
磁界範囲は360°方向で、死角はありません。
物陰や荷物などの遮蔽物の向こう側も検知できます。

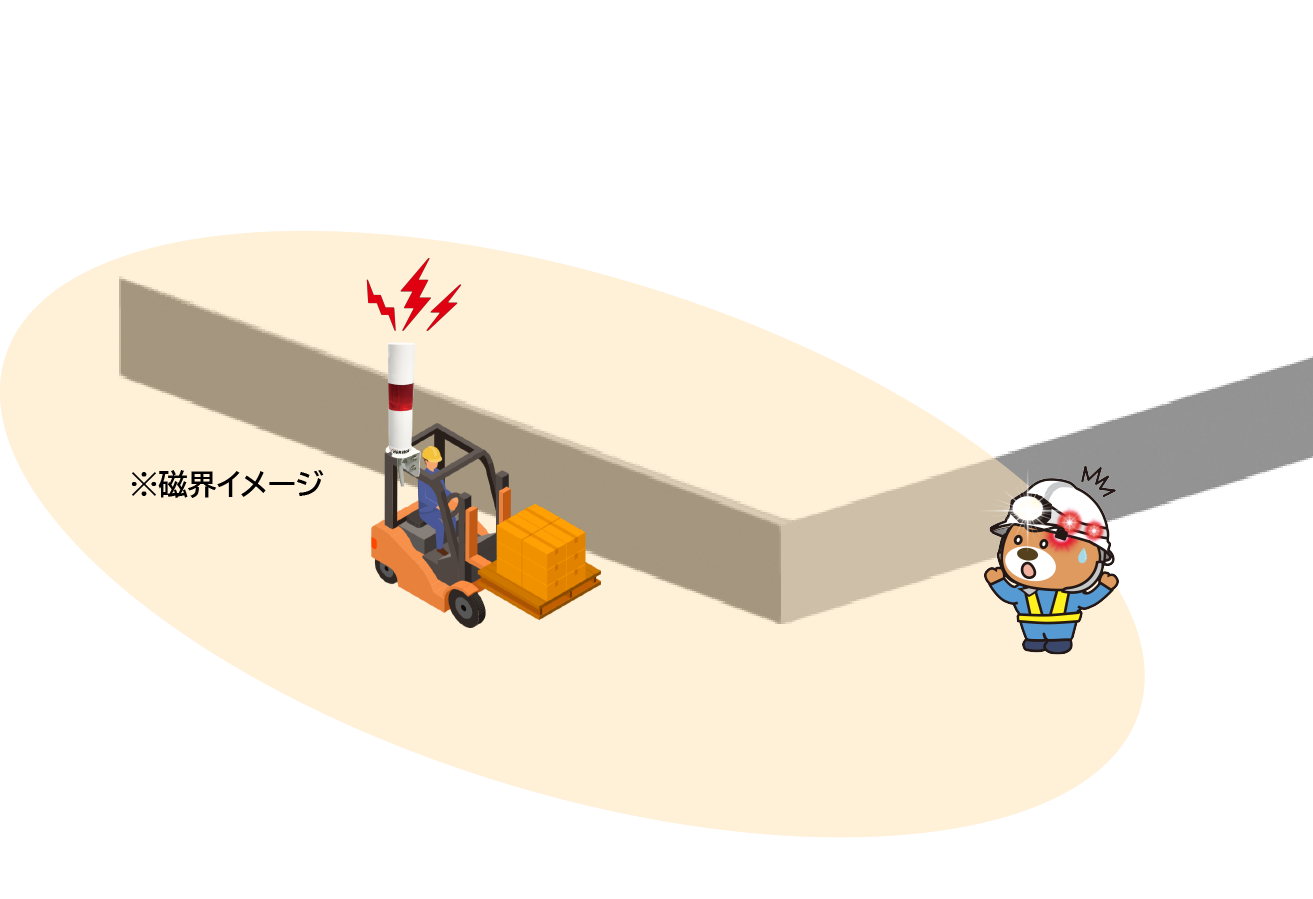

見えない死角も検知

工場・倉庫などで出会い頭にヒヤッとしたことはありませんか？
ヘリマシステムなら相手が見えない位置にいても検知できます。

即座に検知

ICタグを持っている作業員が磁界に入ると重機の信号灯が反応します。

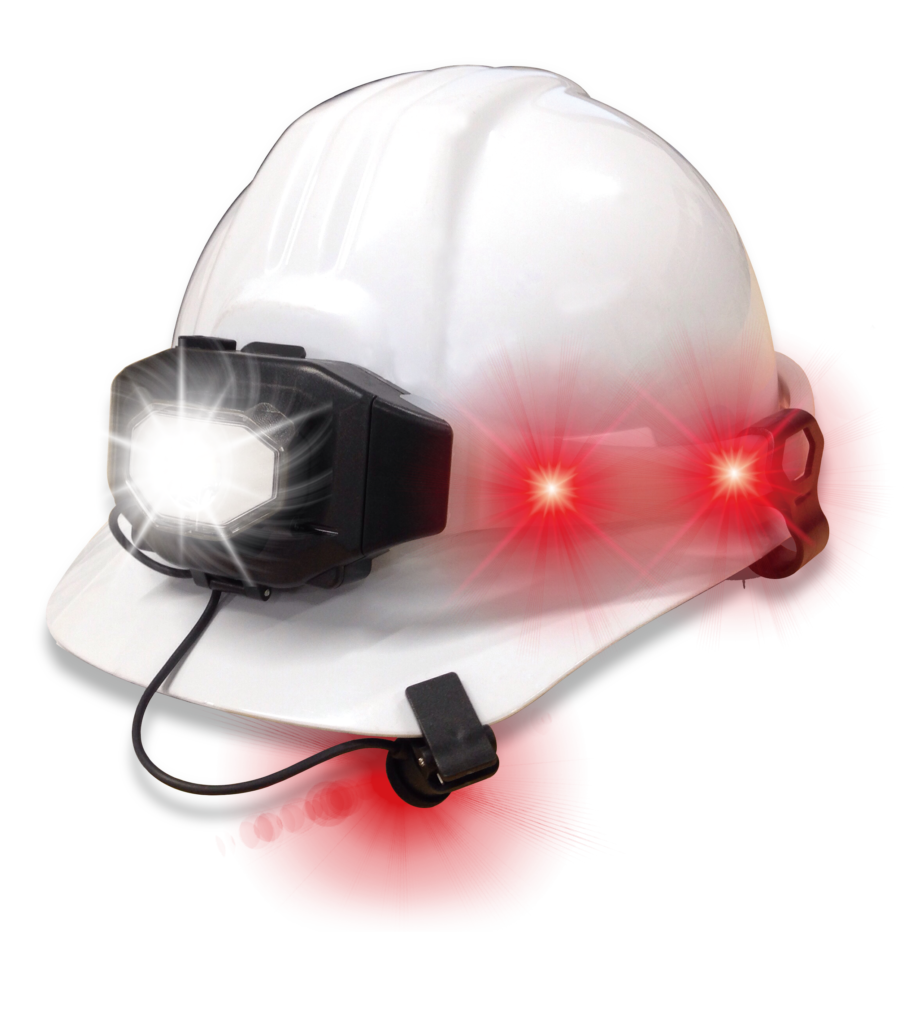

同時に作業員が着用しているヘルメット型HERIMAが緑から赤に変わり警告します。
ヘルメット型HERIMAがあることで磁界に入った本人や周囲の人が視認することができます。

ICタグには個別のIDが付与されているので誤報のリスクがありません。
検知した重機でしか反応しないので警報過多になりません。

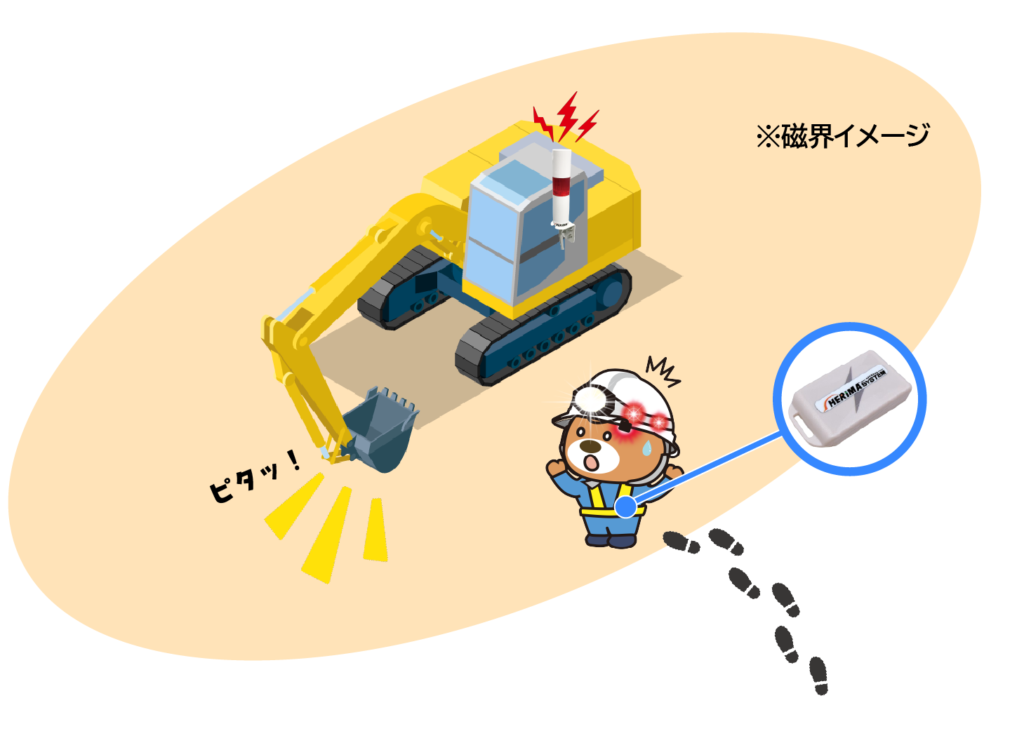

重機が自動で止まる※オプション

オペレーターが万が一信号灯の警告に気が付かなくても重機が自動で止まります。
オプション品の自動停止ユニットを使用することで、
ICタグを持った作業員が磁界に入ると重機が止まります。
磁界から出ると再び重機の操作が可能になります。

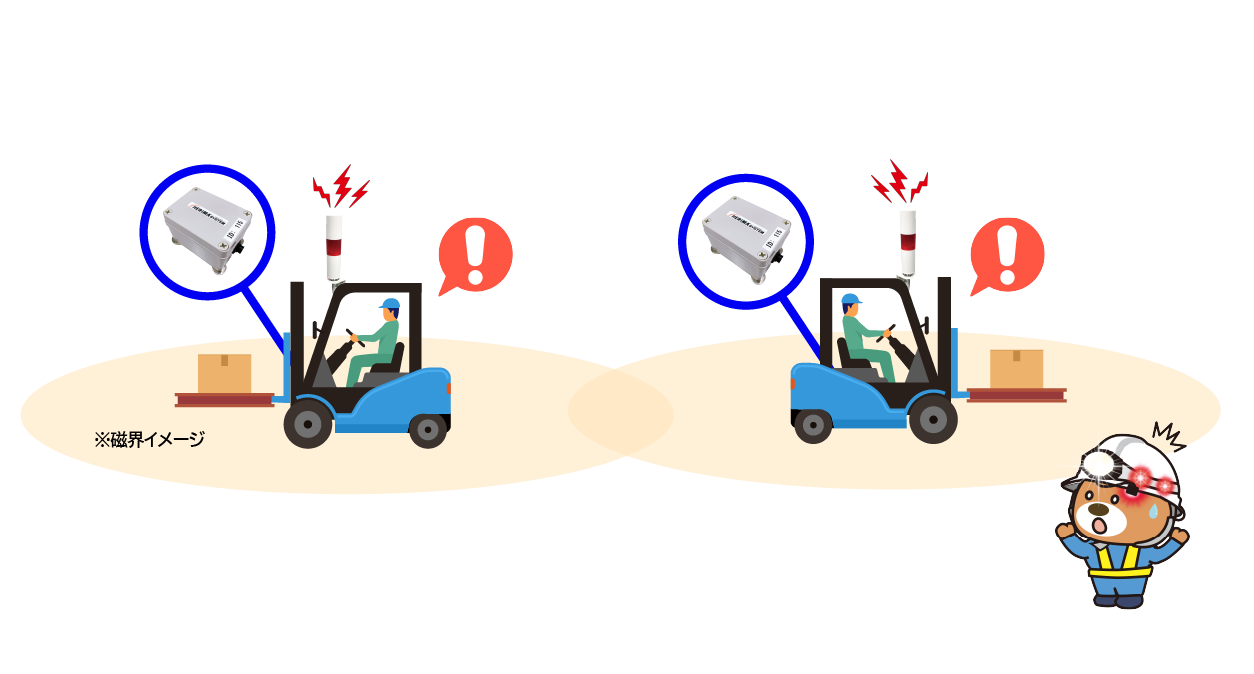

車両同士の検知※オプション

オプションのトリガー検知ボックスを使用すれば車両同士の検知も可能！
フォークリフトのバック走行時などの車両同士の衝突が懸念される現場で活躍します。

よくある質問

電源はどこから取りますか？

車両のバッテリーからキーオンで供給します。
配線は車両のサービス担当者にご依頼ください。
車両にシガーソケットがあれば、オプションのシガープラグを使用してシガーソケットから電源を取り出すこともできます。

設置方法は？

ヘリマシステムは強力マグネット付きなので置くだけでかんたん設置。
ケーブル類は作業の邪魔にならないよう収納してください。

設定は難しいですか？

車両がキーオンになると電源が入り磁界が発生します。
あとはトリガー送信ボックスのスイッチで磁界範囲を決めれば面倒な設定は一切ありません。

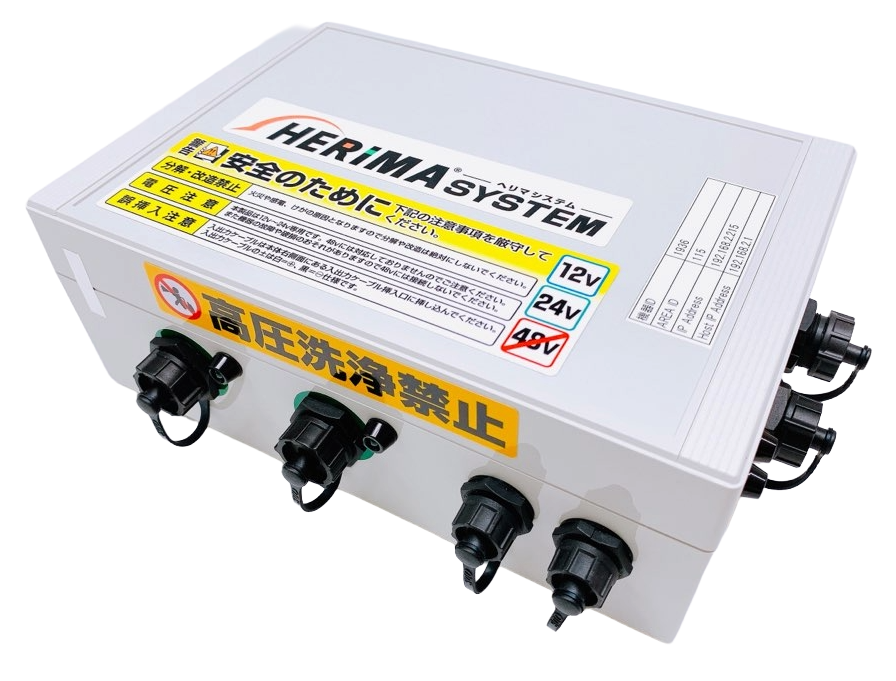

制御ユニット

型番	MXRT-HT-103-1（DC12V/24V）／MXRTHT-103-2（DC48V)
電源	DC12V／24V　（DC48Vが必要な場合は注文時にお申し付けください）
消費電力	最大60W
動作温度範囲	0℃～50℃
動作湿度範囲	10%RH～90%RH(結露しないこと)
外形寸法	幅約239㎜×高さ約90㎜×奥行約159㎜
質量	約1.55㎏
保護等級	IP66相当

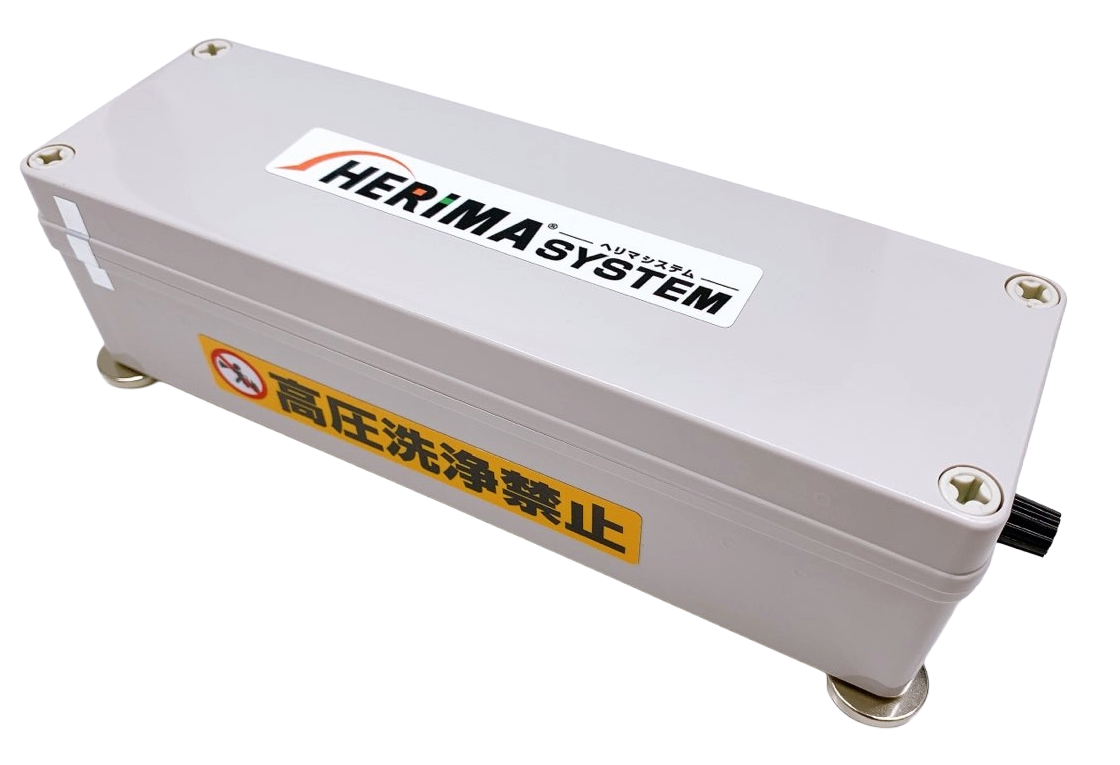

トリガー送信ボックス（小）

型番	MXTC-HT-121（ダイヤル6段階切替）
型番※旧タイプ	MXTC-HT-101（ダイヤル3段階切替）
動作温度範囲	0℃～50℃
動作湿度範囲	10%RH～90%RH(結露しないこと)
外形寸法	幅約250㎜×高さ約70㎜×奥行約80㎜
質量	約1㎏
保護等級	IP66相当

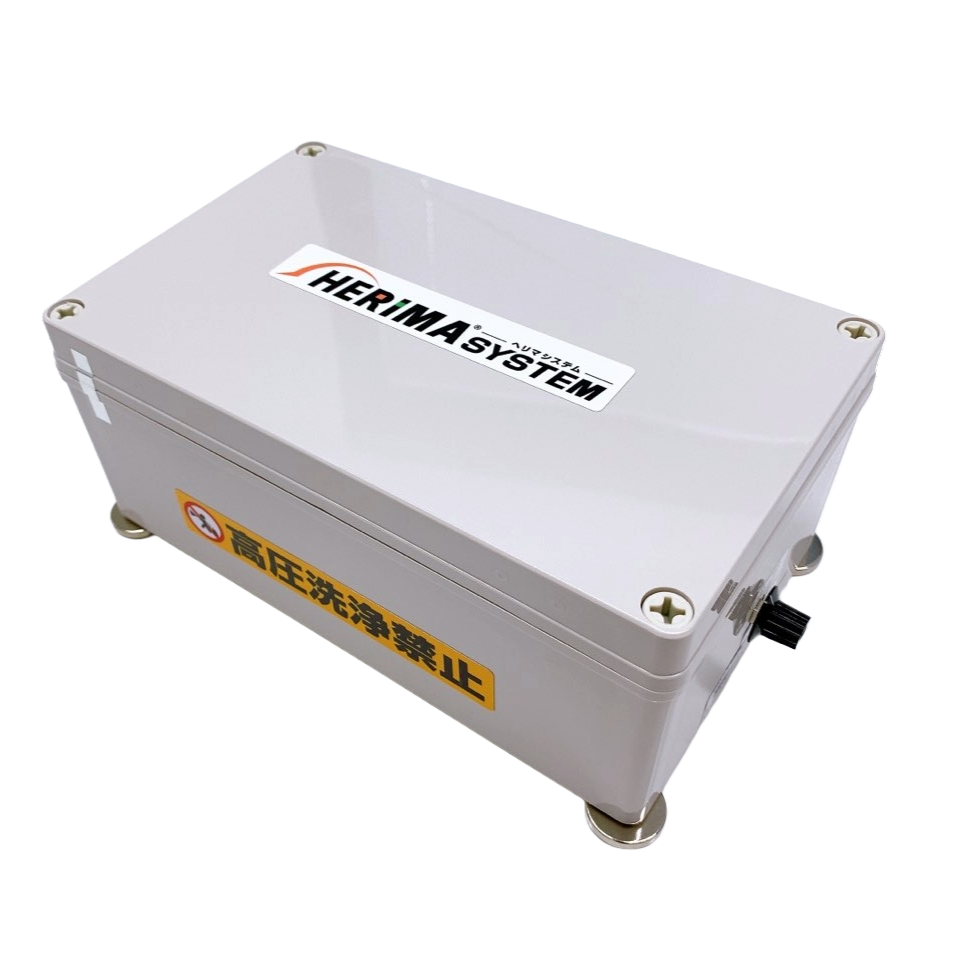

トリガー送信ボックス（大）

型番	MXTC-HT-122（ダイヤル6段階切替）
型番※旧タイプ	MXTC-HT-102（ダイヤル3段階切替）
動作温度範囲	0℃～50℃
動作湿度範囲	10%RH～90%RH(結露しないこと)
外形寸法	幅約230㎜×高さ約100㎜×奥行約140㎜
質量	約1.3㎏
保護等級	IP66相当

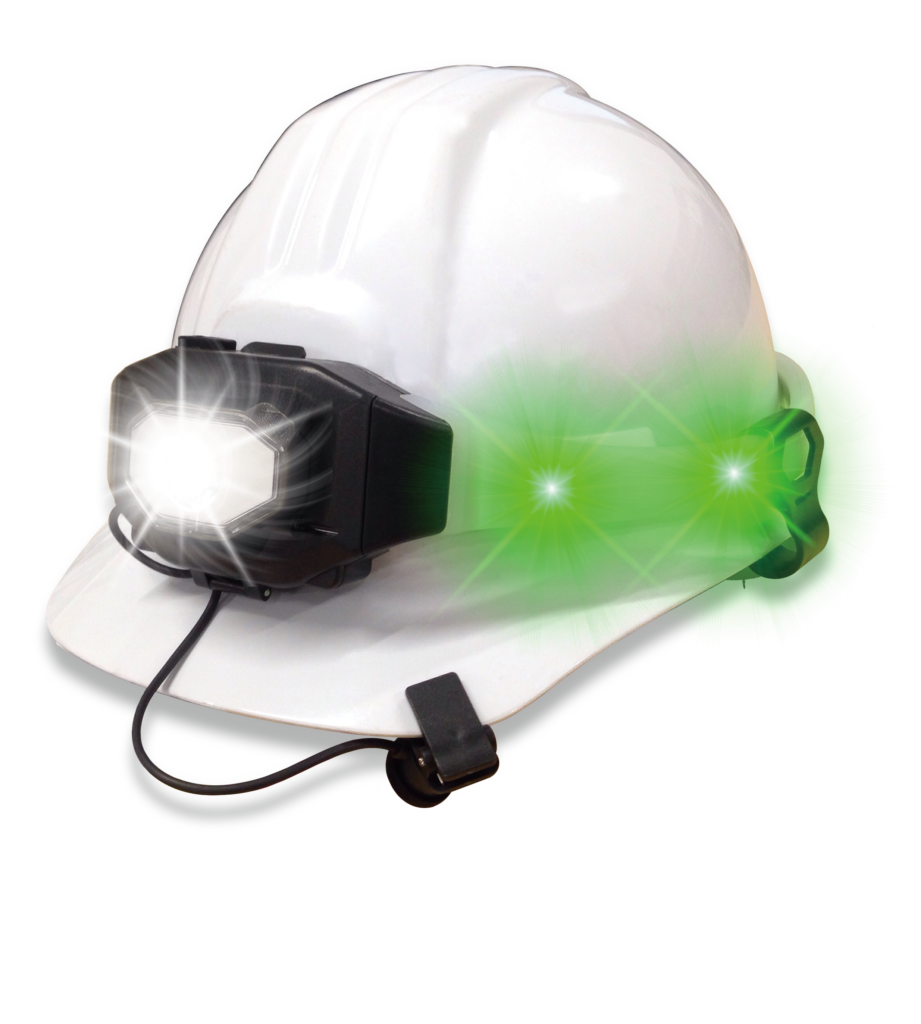

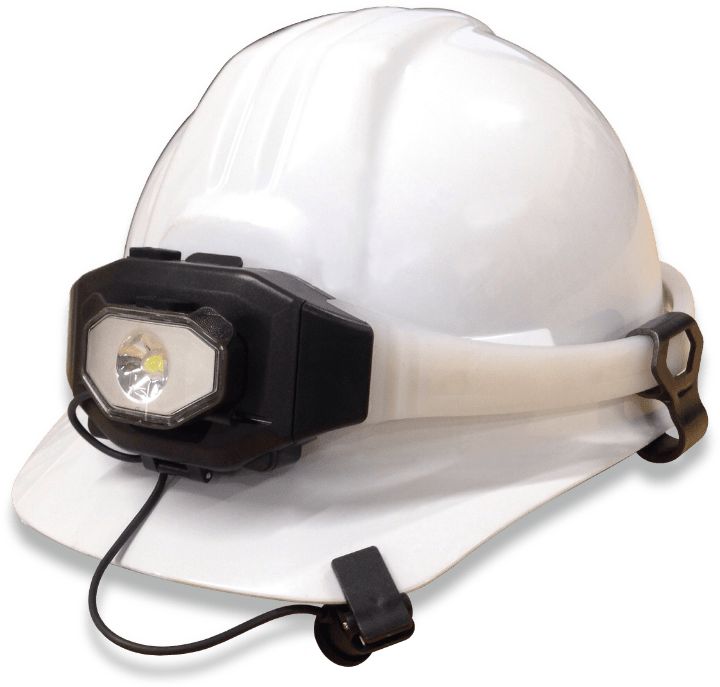

ヘルメット型HERIMA

型番	TK0175
使用電池	単四形アルカリ乾電池（本数：3本）
外形寸法(ヘッド部)	幅約110㎜×高さ約65㎜×奥行約40㎜
外形寸法(バンド部)	幅約265㎜×高さ約20㎜×奥行約50㎜
質量	約192g（電池含まず）

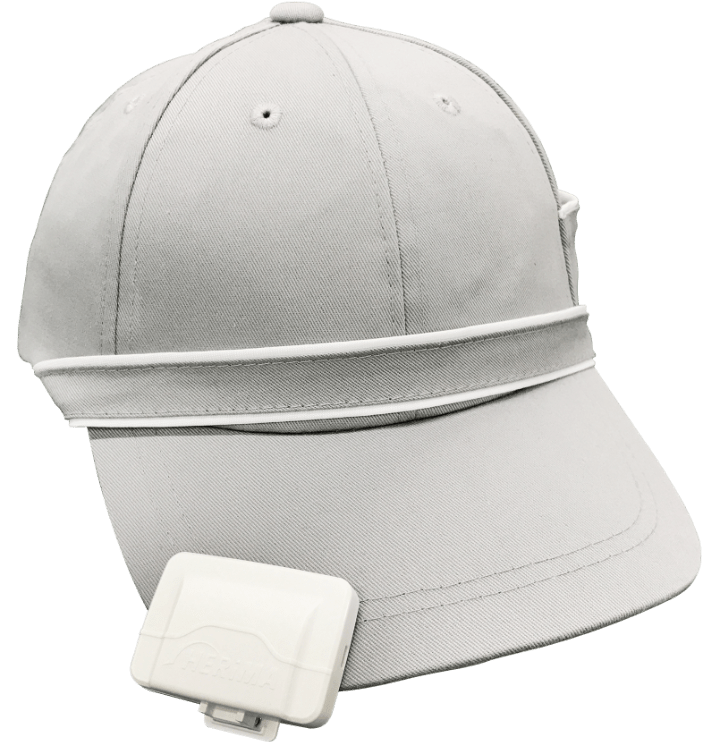

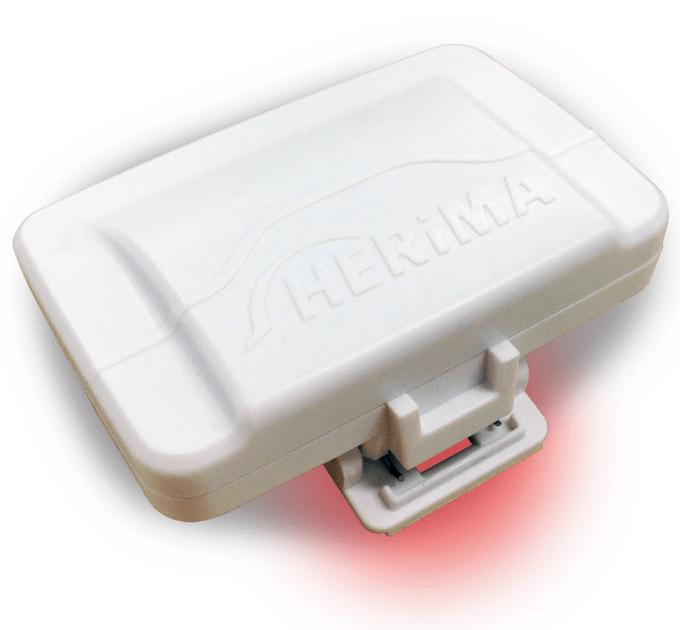

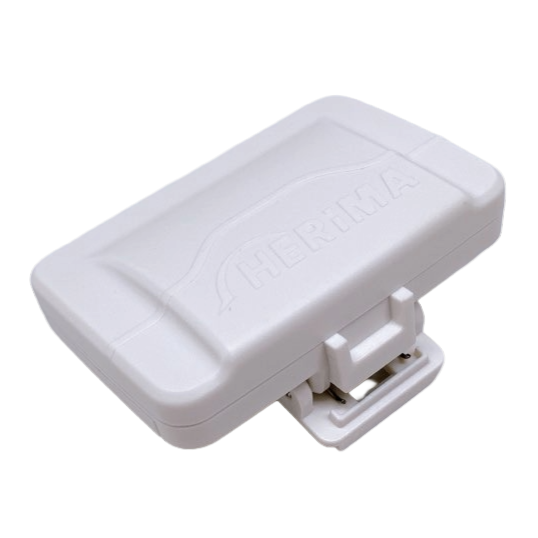

簡易型HERIMA

型番	TK0175-MX
使用電池	リチウムコイン電池　CR2032／1個
外形寸法	幅約52㎜×高さ約35㎜×奥行（最大）約24㎜
質量	約20g

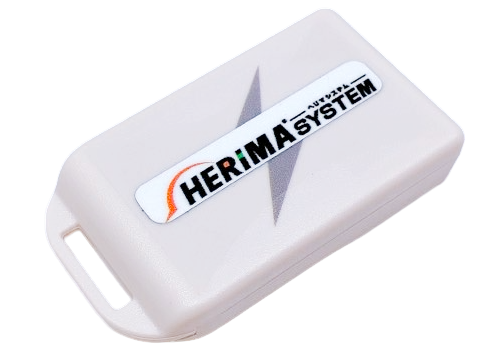

警報・警告向けICタグ(Tag21)

型番	Tag21-L／Tag21-M
動作温度範囲	-10℃ ～ +50℃
使用電池	リチウムコイン電池　CR2032／1個
電池寿命	約1年程度（最長3年） ※23℃の環境下で1日の発信累積時間が1分間までの使用状態で、 その他の場所ではノイズ磁界がない場所での使用を条件とする計算値です。 使用条件や環境条件により大きく変化します。
外形寸法	幅約31.5㎜×高さ約56.5㎜×奥行約11.7㎜
質量	約17.7g
保護等級	IP66相当

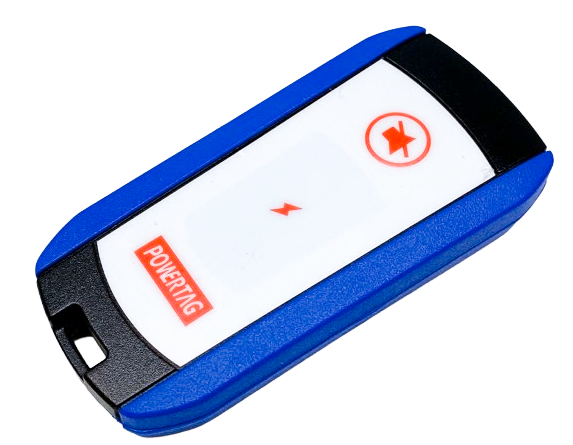

近接作業者向けICタグ(Tag32)

型番	Tag32
動作温度範囲	-10℃ ～ +50℃
使用電池	リチウムコイン電池　CR2032／1個
電池寿命	約1年程度（最長3年） ※23℃の環境下で1日の発信累積時間が1分間までの使用状態で、 その他の場所ではノイズ磁界がない場所での使用を条件とする計算値です。 使用条件や環境条件により大きく変化します。
ブザー音量	10cm離して75dBA程度（参考値）
外形寸法	幅約90㎜×高さ約15.7×奥行約44.2㎜
質量	約38g
保護等級	IP65相当
